各種除去フィルター
圧縮空気中の微粒子はフィルターにより容易に除去できます。フィルターは粒子の大き
さや用途によって選択します。
★ミストフィルター(水分・油分のミスト除去 )
圧縮空気は、カートリッジの内側から外側に向かって流れます。流入した微細なミストは、初めにプリーツ状のグラスファイバー製フィルターに捕捉され、濾過されるに従いフィルタ
ー上に集積成長します。その液滴はカートリッジの内側に流れ、最終的にはフィルターハウジング底部にドレンとして溜ります。ドレンはオートドレンを通し外部へ自動的に排除されます。サポート部は、圧縮空気の濾過に適合する充分な強度が得られるように、ステンレススチールによって構成されています。
・給油タイプの圧縮機の場合:
1段目のオイルミストフィルターは、円筒状プリーツタイプのポリプロピレン製フィルタ
でゴミ、水分、油分を除去します。2段目ミストフィルターは、円筒形に巻かれたプリー
ツ状のグラスファイバー製フィルターで、ミストを除去します。
・無給油タイプの圧縮機の場合:
円筒状の積層タイプのガラス繊維濾紙製のフィルターにより水ミストを除去します。
★ダストフィルター(3 〜 0.3 μm)
サブミクロンの微粒子除去に使用されるデプス(積層)タイプのフィルターです。
ガラス繊維をヒートプレスしてフィルターをプリーツ状にしたカートリッジフィルター、あるいはセルロース 濾紙にエポキシ樹脂を含浸させプリーツ状にしたもの等があります。
★ファイナルフィルター(0.1〜 0.01 μm)
滅菌用、半導体用等の極めて厳しいバクテリア除去や微粒子除去を必要とされる場合に使用されま す。メンブレンタイプで、材質にはテフロン系のものが使用されます。

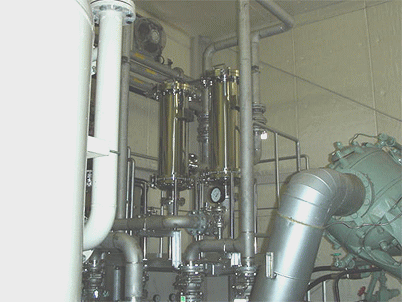

写真4 CMF型 ミストフィルター

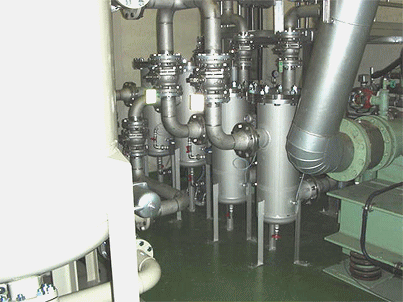

CDF型 ダストフィルター
